    工业轨式 环网型开关量 黄瓜AVAPP

    型号:FC2P-K1G留言

    描述:本系列设备采用大规模FPGA设计,采用独创技术,可同时支持1路开关量到光纤中继,在环网光纤上传送1路开关量接口,开关量类型支持干结点与湿节点。

    产品描述
           本系列设备采用大规模FPGA设计,采用独创技术,可同时支持 1路开关量到光纤中继。支持多种光纤网络拓扑结构:点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构,并可在此基础上组网为更复杂的网络拓扑结构,具有环网自愈保护功能;IP40防护等级,波浪纹铝制加强机壳,35mmDIN导轨安装,AC & DC(9~55V)宽电源输入,电源冗余和隔离保护等优点。-40~75℃工作温度范围,能够满足各种工业现场的要求,提供便捷的光纤通讯解决方案。
    功能特点
    ◆ 支持多种光纤网络结构:点对点、星型、链型、环网冗余,并可组合为更复杂的网络拓扑结构,环网自愈时间<20ms;
    ◆ 每个节点可以出1路开关量,中心点为16路开关量;
    ◆ 开关量类型支持干结点与湿节点;
    ◆ 每路有开关量开与闭的指示灯状态指示;输入开关量开与闭自动检测,当输入什么状态,开关量输出即为什么状态;
    ◆ 开关量在开机状态或光纤没有接入时其开关状态稳定,不会出现乱动作状态;
    开关量输入接口自带滤波器,滤除干扰脉冲,保证输出端的稳定输出开关量信号;
    可以设置每路开关量在光纤没有接通时的常开与常闭的状态;
    多模光纤/单模光纤可选,多模可传输 2KM,单模可传输 20-120KM,ST/SC/FC 接口可选;
    具有信号故障保护功能;全方位显示电接口和光纤运行状态
    开关量接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV, 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;

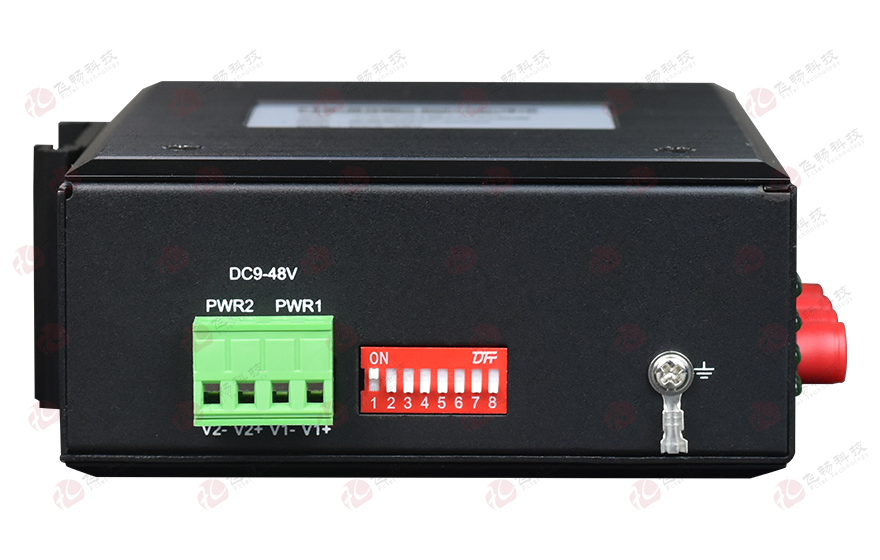

    支持宽范围9-55V交直流输入,支持内部隔离,冗余双电源输入,电源支持过载保护、防反接保护;
    符合工业四级电磁兼容性要求;
    超强防雷功能:防雷击,可抗感应高压,防浪涌等;
    无风扇高效散热,降低修复时间;
    IP40外壳防护等级,能够经受住恶劣环境的考验;

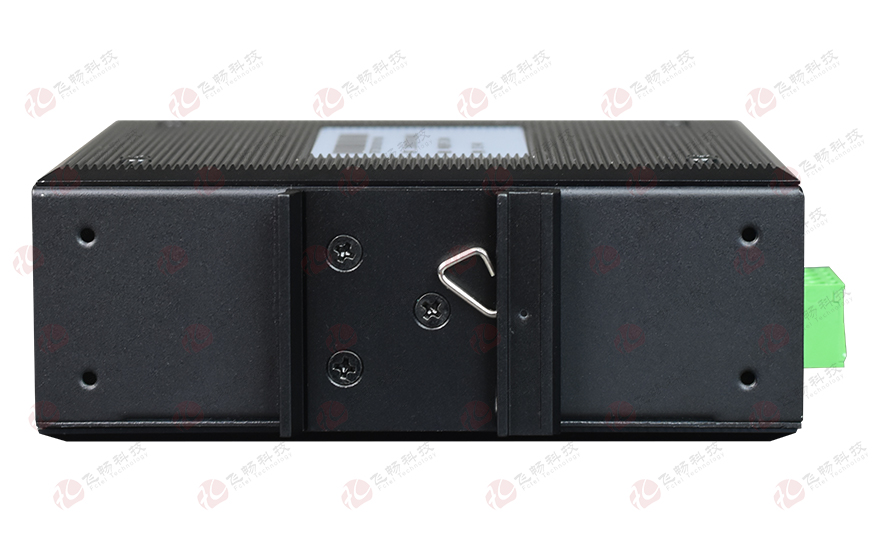

    DIN 35mm导轨式或壁挂式安装;
    宽温型:工作温度-40℃~ +85℃;
    所有型号皆通过100%烤机测试,保修期:5年。
    技术参数
    ◆ 光纤部份
    光口:2
    光纤:单纤双纤
    光纤接口:FC/SC/ST/LC(SFP)
    波长:850nm/1310nm多模;1310nm/1550nm单模
    无中继传输距离:20~120Km
    典型发射功率:
    单模1310/1550nm:≥-9dBm
    多模850nm:-18dBm
    多模1310nm: -25dBm
    接受灵敏度范围:-28dBm~- 40dBm
    ◆ 开关量接口
    输出接口类型:
    干节点
    1:信号继电器干接点输出;
    2:光MOS继电器输出(最大内阻25Ω)
    脉冲量:
    光MOS继电器输出,0-VCC(VCC为本机供电电源电压)
    响应时间
    信号继电器干接点输出:<1.2ms
    光MOS继电器输出<0.6ms
    开关信号
    信号继电器干接点输出30VDC/0.5A;
    光MOS继电器输出:245VDC/0.12A
    最大开关频率:50HZ
    输出浪涌保护:
    信号继电器干接点输出:无;
    光MOS继电器输出:TVS+固体放电管防护
    ◆ 电源
    冗余双电源输入:  AC&DC9-48V 功耗<5W
    过载保护:支持
    反接保护:支持
    冗余保护:支持
    接入端子:4芯5.08mm间距插入式端子
    ◆ 机械与产品尺寸
    外壳:IP40防护等级,铝合金材质
    尺寸:133mm(长) x 120mm(宽) x50.0mm(高)
    安装方式:导轨安装、壁挂式安装
    重量:0.75Kg/台
    ◆ 环境指标
    工作温度:-40℃—+85℃
    储存温度:-40℃—+85℃
    工作湿度:0%—95%(无凝结)
    MTBF:   >100,000小时
    应用方案
    本产品支持多种光纤网络拓扑结构:点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构,并可在此基础上组网为更复杂的网络拓扑结构

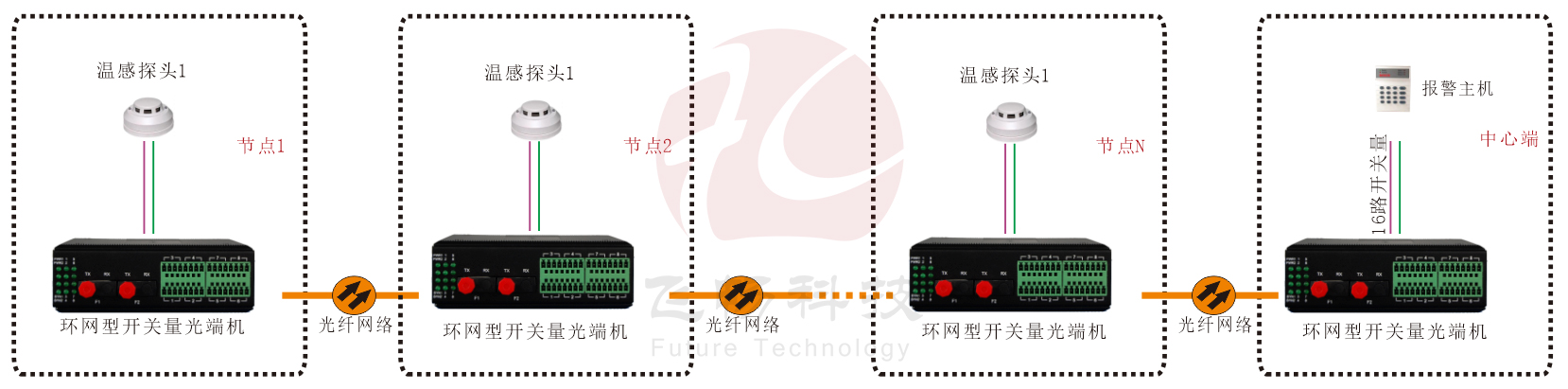

    ◆  链型(Line) 应用场合:多个总线节点间需要远距离通讯,或者多个节点间需要完全的电气隔离抗干扰:
    工业轨式 环网型开关量 黄瓜AVAPP

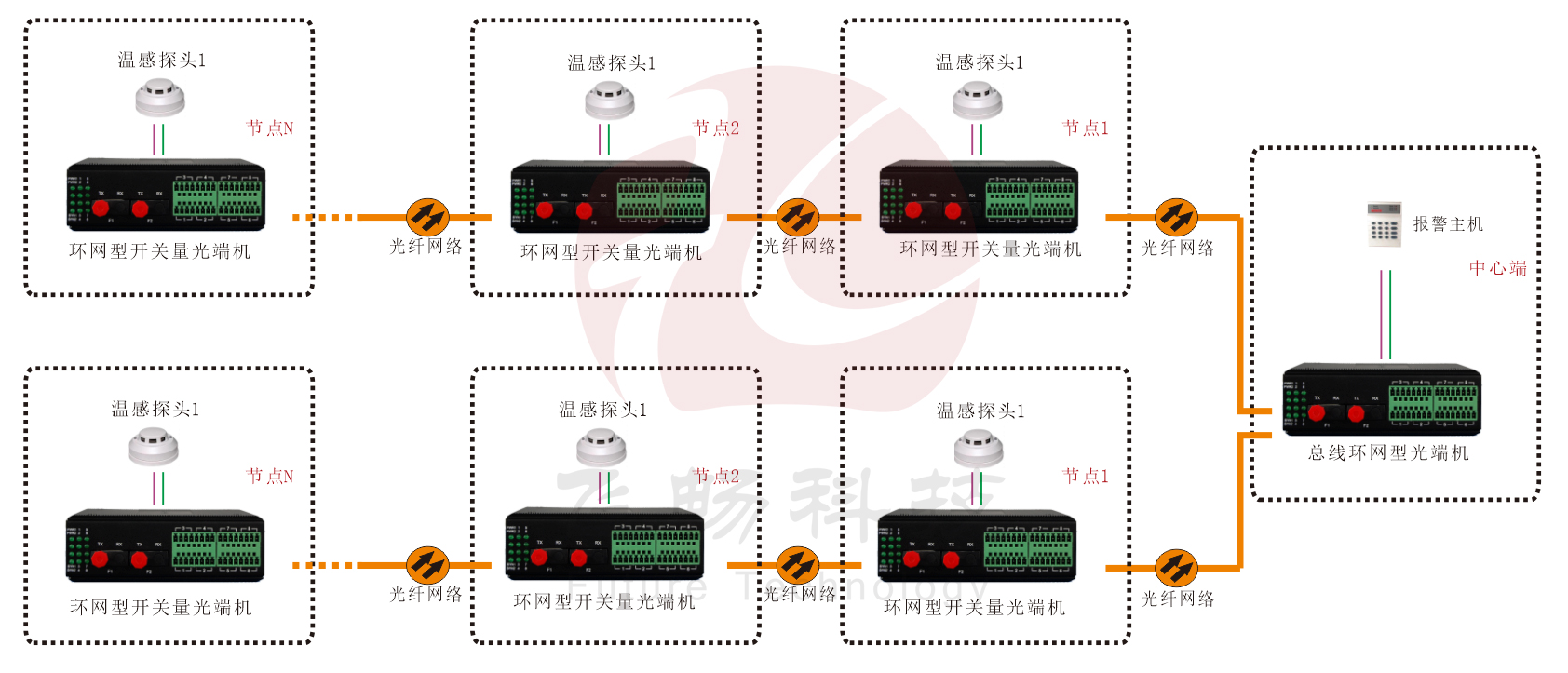

    ◆  星型(Star)应用场合:多个节点之间需要改变总线链型拓扑方式,或者多个节点间需要完全的电气隔离时;
    工业轨式 环网型开关量 黄瓜AVAPP

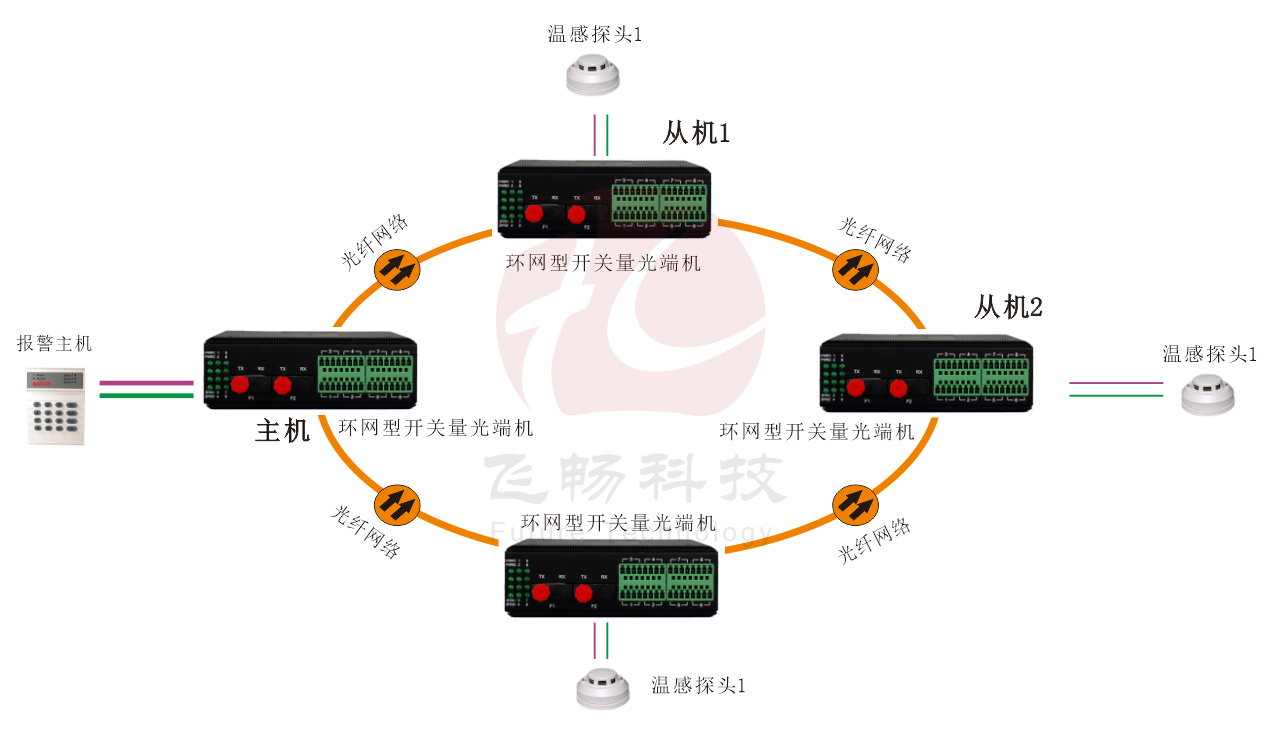

    ◆  环形(Circle):应用场合:多个节点间需要提供冗余光纤链路保障总线可靠通讯时。
    工业轨式 环网型开关量 黄瓜AVAPP
